PTFE（聚四氟乙烯）波紋管憑借其卓越的化學惰性、耐高壓、低滲透率及寬溫域適應性，已成為氫能產業鏈中的關鍵組件。以下從具體應用案例和技術突破兩方面展開分析：

一、核心應用場景與案例

1. 氫燃料電池系統

  ? 冷卻液管路：在70MPa高壓環境下，PTFE波紋管作為雙極板冷卻液通道，耐受電化學腐蝕性介質（如含氟冷卻液），同時通過多層復合結構（PTFE內層+玻纖環氧外層）將氫氣滲透率控制在<0.01mL/min·m2，保障電池堆安全運行。

  ? 案例：國內頭部燃料電池企業采用增強型PTFE波紋管，壽命突破10,000小時，支撐商用車燃料電池系統量產。

2. 高壓輸氫管道

  ? 摻氫天然氣輸送：在內蒙古包頭-臨河輸氫項目中，PTFE襯里波紋管用于輸送摻氫比10% 的混合氣體，通過不銹鋼編織層增強抗壓強度至4MPa，適應復雜地質沉降，成本僅為傳統鋼管的1/8。

  ? 純氫管道試點：歐洲“HyBlend”項目采用PTFE復合波紋管，解決純氫輸送中的氫脆問題，管道爆破壓力>120 bar。

3. 加氫站關鍵部件

  ? 加氫槍連接管：德國ELAFLEX的導電型PTFE軟管（型號H2 13–50 D）集成Ω/T類防爆設計，表面電阻可調至10?~10?Ω/sq，消除靜電積聚風險，工作壓力達60 bar，覆蓋-40°C至+65°C工況。

  ? 儲罐安全閥管路：波紋管密封截止閥采用“PTFE軟密封+金屬波紋管”雙重結構，實現閥桿零泄漏，符合API 598標準，用于加氫站高壓氫氣排放系統。

4. 車載儲氫系統

  ? 傳感器保護套管：PTFE波紋管包裹氫氣濃度傳感器線束，在-40°C低溫下保持柔韌性，避免車輛振動導致線路磨損，同時阻隔發動機艙油污侵蝕。

二、技術突破與創新方向

1. 多層復合阻隔結構

  ? 技術：開發“PTFE內襯+不銹鋼絲編織層+碳纖維增強環氧樹脂”三層結構，氫滲透率較純PTFE降低90%，抗壓強度提升至80MPa（適用于70MPa儲氫瓶）。

  ? 案例：國產化氫能管通過SAE J2600認證，應用于70MPa車載儲氫系統。

2. 表面功能化改性

  ? 防靜電涂層：噴涂PEDOT:PSS高分子層，使表面電阻穩定在10?Ω/sq，滿足防爆區要求。

  ? 超光滑內壁：等離子活化處理將PTFE表面能提升至50mN/m，內壁粗糙度Ra≤0.2μm，減少氫氣流動阻力及雜質吸附。

3. 智能監測系統集成

  ? 光纖傳感技術：內嵌光纖Bragg光柵（FBG），實時監測波紋管應變與溫度變化，數據通過物聯網平臺預警失效風險（如熱疲勞累積>80萬次自動報警）。

4. 極端工況適應性提升

  ? 寬溫域密封：優化PTFE分子鏈結構，在-196°C（液氫環境）至+260°C（燃料電池高溫工況）下保持密封完整性，通過1,000次液氫冷熱循環測試。

  ? 動態補償設計：Ω型波紋結構提供±50mm位移補償能力，吸收氫系統啟停時的熱應力沖擊。

5. 材料與工藝創新

  ? 納米填料增強：添加氧化鋁/碳纖維的PTFE復合材料，耐磨性提升50%，連續使用溫度突破300°C。

  ? 纏繞燒結工藝升級：采用數控纏繞+分段控溫?zé)Y(jié)，解決大口徑管（Φ200~1000mm）壁厚不均問題，公差控制在±0.1mm。

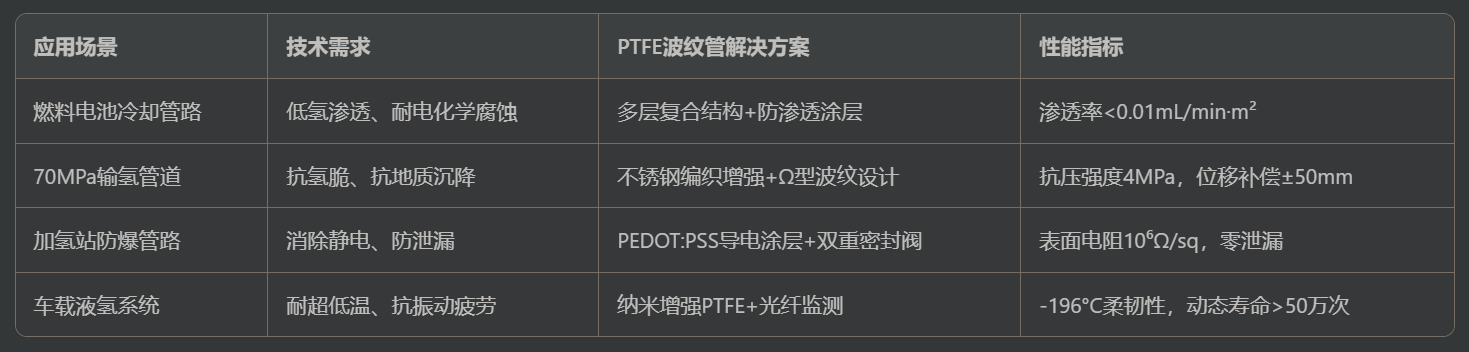

三、應用場景與技術指標對照表

總結

PTFE波紋管在氫能領域的價值源于其三重優勢：

? 安全性：多層阻隔結構+防靜電改性，攻克氫氣高滲透、易爆難題；

? 耐久性：寬溫域適應性+動態補償能力，保障系統在極端工況下的10年壽命；

? 智能化：內嵌傳感系統推動維護模式從“被動檢修”轉向“預測性保障”。

未來突破將聚焦于超高壓純氫輸送（>100MPa）和液氫深冷環境下的材料穩定性，同時通過3D打印技術實現復雜流道一體化成型，進一步支撐氫能規?；瘧?yīng)用。
